OPERATORI TUBOLARI

Motoriduttori Somfy

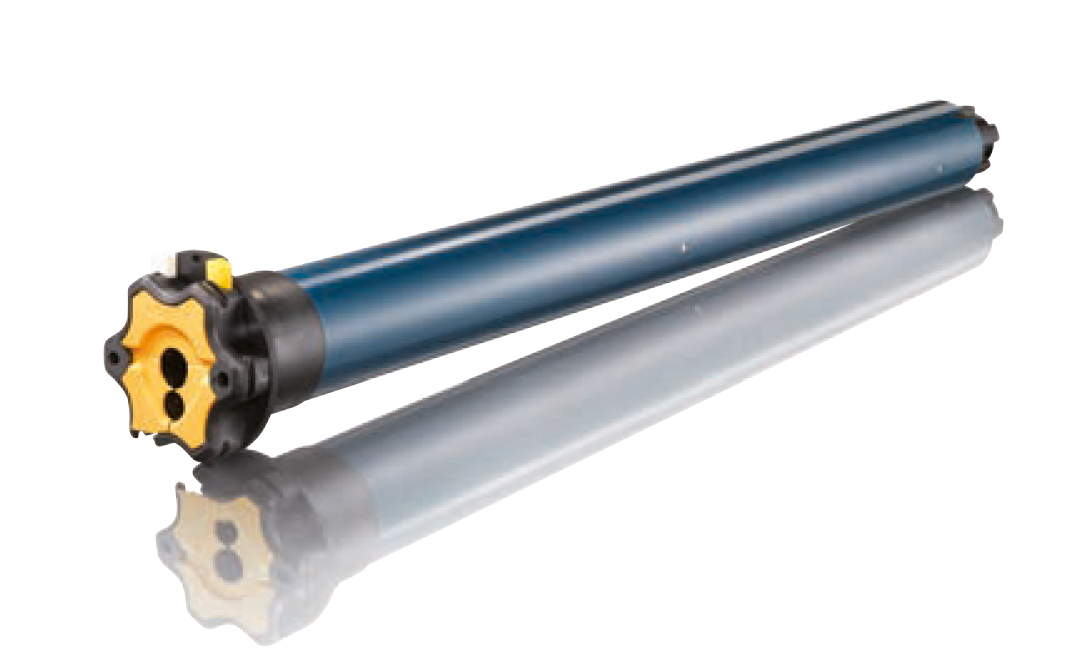

LT 50 HiPro WT

  • Facilità di installazione grazie alla testa a stella a 6 posizioni
  • Rapidità di regolazione dei finecorsa a pulsante
  • Ampia gamma di coppie disponibili

Operatori per motore LT 50 HiPro WT

LUNGHEZZA MOTORE: 525
DISTANZA RIVETTAGGIO: 510
COPPIA NOMINALE Nm: 10
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 40
POTENZA ASSORBITA (W): 120
CORRENTE ASSORBITA (A): 0,50
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 525
DISTANZA RIVETTAGGIO: 510
COPPIA NOMINALE Nm: 15
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 60
POTENZA ASSORBITA (W): 140
CORRENTE ASSORBITA (A): 0,65
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 555
DISTANZA RIVETTAGGIO: 540
COPPIA NOMINALE Nm: 20
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 80
POTENZA ASSORBITA (W): 160
CORRENTE ASSORBITA (A): 0,75
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 555
DISTANZA RIVETTAGGIO: 540
COPPIA NOMINALE Nm: 25
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 100
POTENZA ASSORBITA (W): 170
CORRENTE ASSORBITA (A): 0,80
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 605
DISTANZA RIVETTAGGIO: 590
COPPIA NOMINALE Nm: 30
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 120
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 655
DISTANZA RIVETTAGGIO: 640
COPPIA NOMINALE Nm: 40
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 160
POTENZA ASSORBITA (W): 270
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 605
DISTANZA RIVETTAGGIO: 590
COPPIA NOMINALE Nm: 50
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 200
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

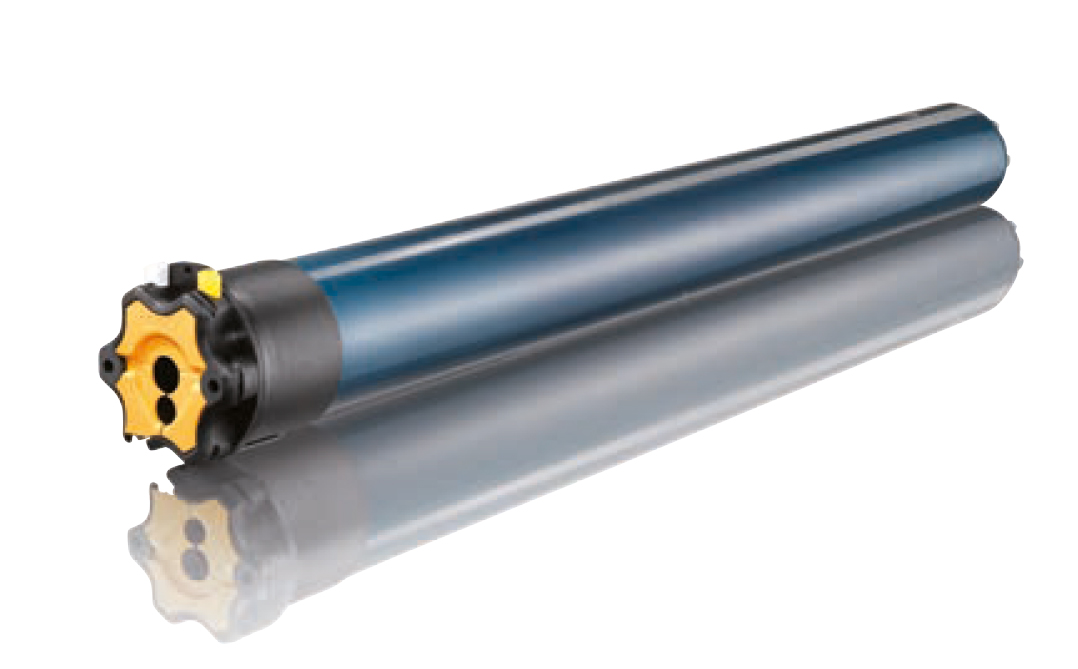

LT 60 HiPro WT

  • Facilità di installazione grazie alla testa a stella a 6 posizioni
  • Rapidità di regolazione dei finecorsa a pulsante
  • Ampia gamma di coppie disponibili

Operatori per motore LT 60 HiPro WT

LUNGHEZZA MOTORE: 614
DISTANZA RIVETTAGGIO: 597
COPPIA NOMINALE Nm: 55
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 174
POTENZA ASSORBITA (W): 290
CORRENTE ASSORBITA (A): 1,25
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 614
DISTANZA RIVETTAGGIO: 597
COPPIA NOMINALE Nm: 60
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 190
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,05
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 659
DISTANZA RIVETTAGGIO: 642
COPPIA NOMINALE Nm: 70
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 222
POTENZA ASSORBITA (W): 350
CORRENTE ASSORBITA (A): 1,50
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 614
DISTANZA RIVETTAGGIO: 597
COPPIA NOMINALE Nm: 80
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 254
POTENZA ASSORBITA (W): 290
CORRENTE ASSORBITA (A): 1,25
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 659
DISTANZA RIVETTAGGIO: 642
COPPIA NOMINALE Nm: 100
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 317
POTENZA ASSORBITA (W): 350
CORRENTE ASSORBITA (A): 1,50
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 659
DISTANZA RIVETTAGGIO: 642
COPPIA NOMINALE Nm: 120
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 381
POTENZA ASSORBITA (W): 400
CORRENTE ASSORBITA (A): 1,80
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 4

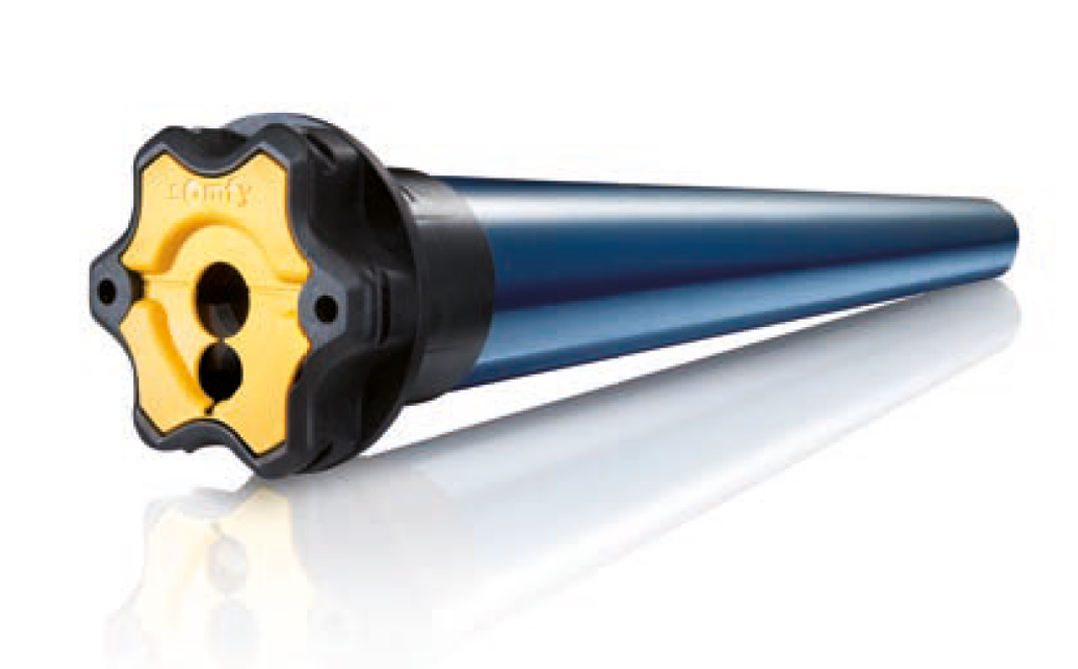

OXIMO IO RADIO INTEGRATO

  • Frequenza specifica: 868-870 MHz
  • Compatibile esclusivamente con la gamma di telecomandi io
  • Bidirezionalità: invio al telecomando delle informazioni sullo stato di funzionamento dell'operatore
  • Arresto immediato del telo in discesa in caso di ostacolo
  • Protezione automatica del telo: arresto immediato del telo in caso di ghiaccio e catenaccioli inseriti
  • Regolazione dei finecorsa a distanza direttamente dal telecomando
  • Controllo automatico mensile dello stato di funzionamento
  • Inversione del senso di rotazione anche a programmazione chiusa
  • Preregolazione della posizione intermediaria a stecche aperte

Operatori per motore OXIMO IO

LUNGHEZZA MOTORE: 655
DISTANZA RIVETTAGGIO: 640
COPPIA NOMINALE Nm: 10
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 40
POTENZA ASSORBITA (W): 120
CORRENTE ASSORBITA (A): 0,50
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 655
DISTANZA RIVETTAGGIO: 640
COPPIA NOMINALE Nm: 15
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 60
POTENZA ASSORBITA (W): 140
CORRENTE ASSORBITA (A): 0,65
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 655
DISTANZA RIVETTAGGIO: 640
COPPIA NOMINALE Nm: 20
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 80
POTENZA ASSORBITA (W): 160
CORRENTE ASSORBITA (A): 0,75
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 675
DISTANZA RIVETTAGGIO: 660
COPPIA NOMINALE Nm: 30
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 120
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 745
DISTANZA RIVETTAGGIO: 730
COPPIA NOMINALE Nm: 40
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 160
POTENZA ASSORBITA (W): 270
CORRENTE ASSORBITA (A): 1,20
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 4

LUNGHEZZA MOTORE: 675
DISTANZA RIVETTAGGIO: 660
COPPIA NOMINALE Nm: 50
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 200
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 5

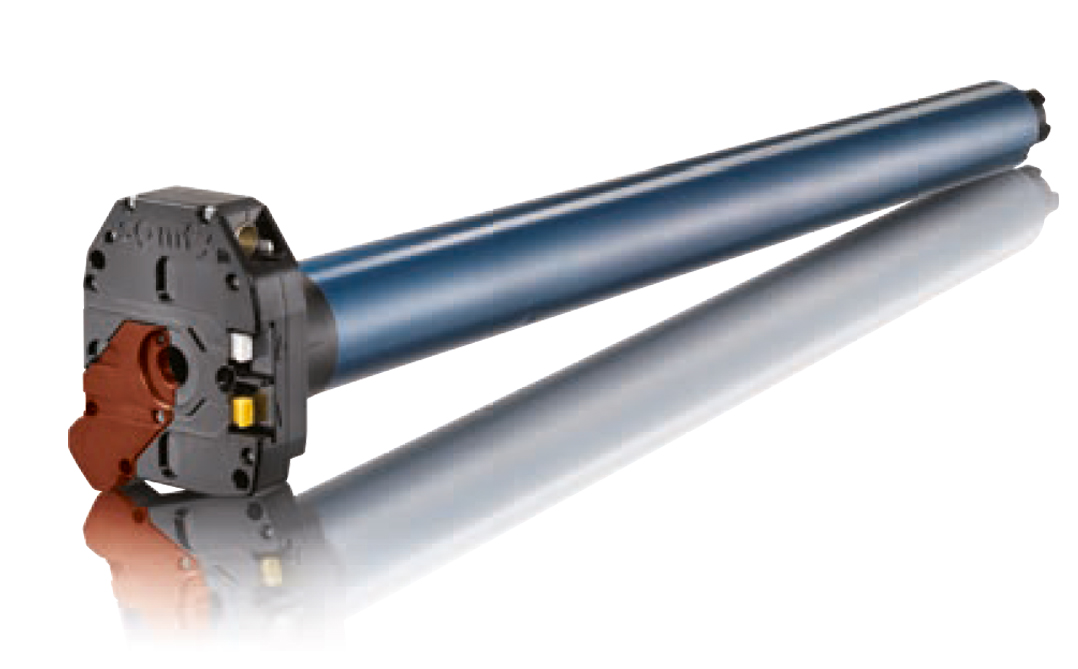

LT 50 CSI WT

  • Rapidità di regolazione dei finecorsa a pulsante
  • Azionamento manuale tramite arganello di soccorso
  • Ampia gamma di coppie disponibili
  • Compatibile con tutta la gamma di sistemi di comando e automatismi WT
  • Rapporto di riduzione del comando di soccorso 1/27

Operatori per motore LT 50 CSI WT

LUNGHEZZA MOTORE: 544
DISTANZA RIVETTAGGIO: 529
COPPIA NOMINALE Nm: 10
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 40
POTENZA ASSORBITA (W): 120
CORRENTE ASSORBITA (A): 0,50
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 594
DISTANZA RIVETTAGGIO: 579
COPPIA NOMINALE Nm: 20
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 80
POTENZA ASSORBITA (W): 160
CORRENTE ASSORBITA (A): 0,75
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 594
DISTANZA RIVETTAGGIO: 579
COPPIA NOMINALE Nm: 30
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 120
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 664
DISTANZA RIVETTAGGIO: 649
COPPIA NOMINALE Nm: 40
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 160
POTENZA ASSORBITA (W): 270
CORRENTE ASSORBITA (A): 1,20
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 594
DISTANZA RIVETTAGGIO: 579
COPPIA NOMINALE Nm: 50
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 200
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

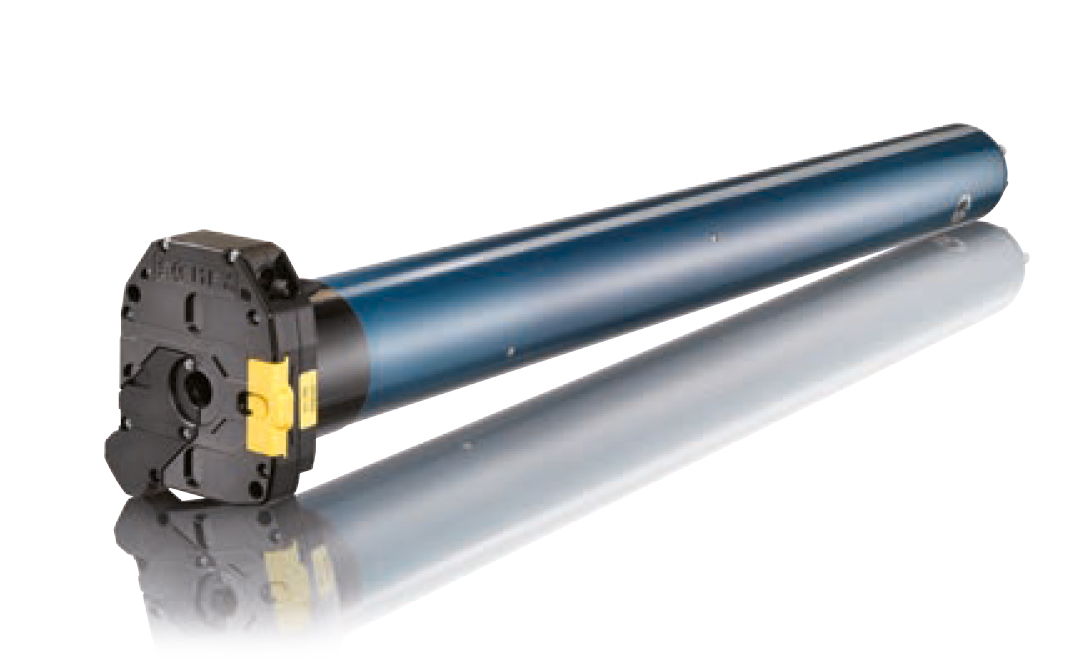

LT 60 CSI WT

  • Rapidità di regolazione dei finecorsa a pulsante
  • Azionamento manuale tramite arganello di soccorso
  • Ampia gamma di coppie disponibili
  • Rapporto di riduzione del comando di soccorso 1/55

Operatori per motore LT 60 CSI WT

LUNGHEZZA MOTORE: 646
DISTANZA RIVETTAGGIO: 630
COPPIA NOMINALE Nm: 55
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 174
POTENZA ASSORBITA (W): 290
CORRENTE ASSORBITA (A): 1,25
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 646
DISTANZA RIVETTAGGIO: 630
COPPIA NOMINALE Nm: 60
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 190
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,05
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 681
DISTANZA RIVETTAGGIO: 665
COPPIA NOMINALE Nm: 70
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 222
POTENZA ASSORBITA (W): 350
CORRENTE ASSORBITA (A): 1,50
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 646
DISTANZA RIVETTAGGIO: 630
COPPIA NOMINALE Nm: 80
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 254
POTENZA ASSORBITA (W): 290
CORRENTE ASSORBITA (A): 1,25
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 681
DISTANZA RIVETTAGGIO: 665
COPPIA NOMINALE Nm: 85
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 270
POTENZA ASSORBITA (W): 400
CORRENTE ASSORBITA (A): 1,80
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 681
DISTANZA RIVETTAGGIO: 665
COPPIA NOMINALE Nm: 100
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 317
POTENZA ASSORBITA (W): 350
CORRENTE ASSORBITA (A): 1,50
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 681
DISTANZA RIVETTAGGIO: 665
COPPIA NOMINALE Nm: 120
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 381
POTENZA ASSORBITA (W): 400
CORRENTE ASSORBITA (A): 1,80
DIAMETRO MINIMO TUBO: 63 x 1,5
CONTENUTO PER CARTONE: 3



LT 50 CSI RTS

  • Rapidità di regolazione dei finecorsa a pulsante
  • Azionamento manuale tramite arganello di soccorso
  • Compatibile con tutta la gamma di telecomandi RTS e sensori RTS
  • Funzione di feedback: movimento breve del telo
  • Rapporto di riduzione del comando di soccorso 1/27

Operatori per motore LT 50 CSI RTS

LUNGHEZZA MOTORE: 774
DISTANZA RIVETTAGGIO: 759
COPPIA NOMINALE Nm: 20
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 80
POTENZA ASSORBITA (W): 160
CORRENTE ASSORBITA (A): 0,75
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 774
DISTANZA RIVETTAGGIO: 759
COPPIA NOMINALE Nm: 30
VELOCITÅ GIRI/min: 17
PORTATA TEORICA Kgf Ø 50: 120
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 774
DISTANZA RIVETTAGGIO: 759
COPPIA NOMINALE Nm: 40
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 160
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,10
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

LUNGHEZZA MOTORE: 774
DISTANZA RIVETTAGGIO: 759
COPPIA NOMINALE Nm: 50
VELOCITÅ GIRI/min: 12
PORTATA TEORICA Kgf Ø 50: 200
POTENZA ASSORBITA (W): 240
CORRENTE ASSORBITA (A): 1,15
DIAMETRO MINIMO TUBO: 50 x 1,5
CONTENUTO PER CARTONE: 3

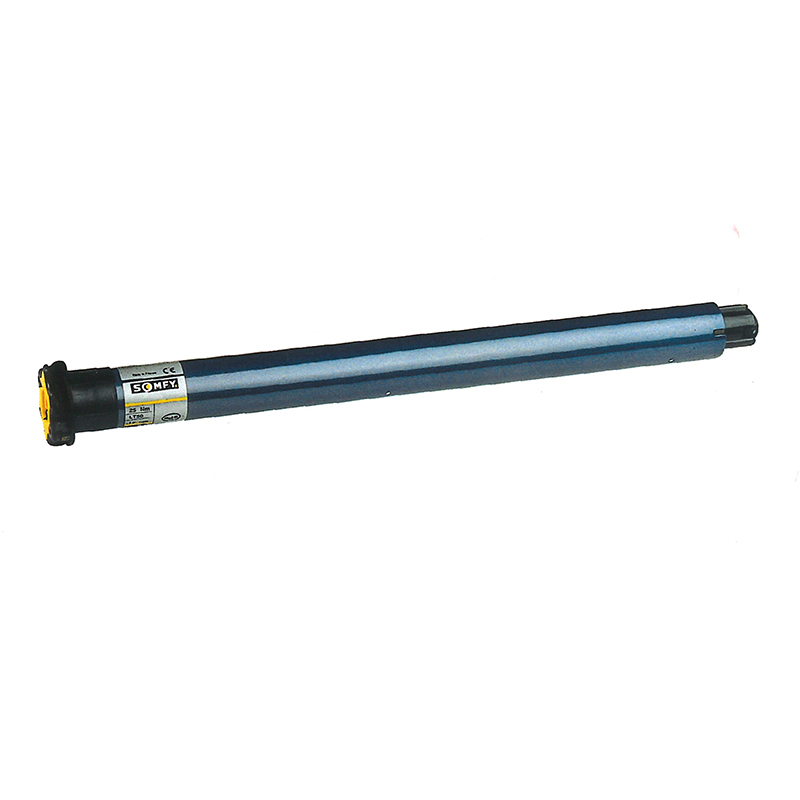

ALTUS M RTS

  • Compatibilità con tutti i trasmettitori RTS (fino a 12 telecomandi)
  • Compatibilità con i sensori RTS (fino a 3 sensori)
  • Configurazioni individuali, di gruppo e generali
  • Regolazione dei finecorsa dal telecomando

Operatori per motore ALTUS M RTS

LUNGHEZZA MOTORE: 605
DISTANZA RIVETTAGGIO: 590
COPPIA NOMINALE Nm: 10
PORTATA TEORICA Kgf Ø 50: 40
POTENZA ASSORBITA (W): 100

LUNGHEZZA MOTORE: 655
DISTANZA RIVETTAGGIO: 640
COPPIA NOMINALE Nm: 20
PORTATA TEORICA Kgf Ø 50: 80
POTENZA ASSORBITA (W): 140

LUNGHEZZA MOTORE: 655
DISTANZA RIVETTAGGIO: 640
COPPIA NOMINALE Nm: 30
PORTATA TEORICA Kgf Ø 50: 120
POTENZA ASSORBITA (W): 160

LUNGHEZZA MOTORE: 675
DISTANZA RIVETTAGGIO: 660
COPPIA NOMINALE Nm: 40
PORTATA TEORICA Kgf Ø 50: 160
POTENZA ASSORBITA (W): 240

LUNGHEZZA MOTORE: 675
DISTANZA RIVETTAGGIO: 660
COPPIA NOMINALE Nm: 50
PORTATA TEORICA Kgf Ø 50: 200
POTENZA ASSORBITA (W): 240



Motoriduttori Viglietti

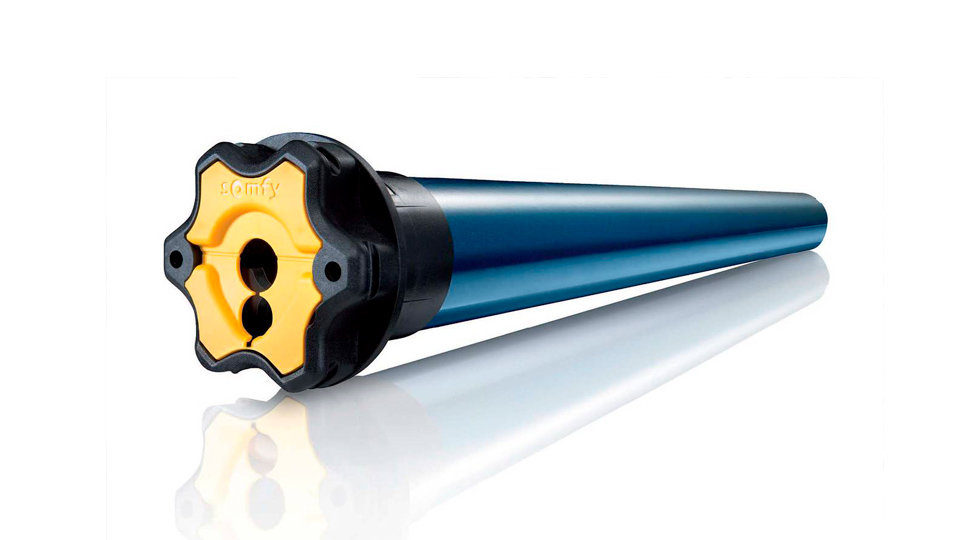

Motoriduttori Somfy

Scarica Scheda Tecnica
